Guide de sélection des raccords à hydrogène : comment choisir les bons matériaux, joints et pressions nominales

Réponse rapide : comment choisir le bon raccord à hydrogène en trois étapes

Avant de plonger dans les détails techniques, voici le chemin de décision qui couvre approximativement 90 % des sélections de raccords industriels à hydrogène :

1. Identifiez votre pression de fonctionnement et votre plage de température (par exemple, ravitaillement à 350 barress contre tuyauterie de pile à combustible à 15 bars).
2. Sélectionnez un matériau de base adapté au service hydrogène - dans presque tous les cas, Inox 316/316L est la valeur par défaut, à moins que des contraintes de coût ou de poids ne vous poussent vers des alliages d'aluminium dans des applications spécifiques à basse pression et à faible cycle.
3. Adaptez le type de joint au raccord : joints métalliques ou joints PTFE/PCTFE pour conduites haute pression et haute pureté ; fluoroélastomères uniquement pour les conduites secondaires basse pression non critiques.

Sauter l’une de ces trois étapes est la raison la plus courante pour laquelle les systèmes à hydrogène connaissent des fuites, des défaillances par fragilisation ou une dégradation prématurée des joints au cours des 12 à 18 premiers mois de service.

Sélection des matériaux : pourquoi l'acier inoxydable 316/316L domine les systèmes à hydrogène

L'hydrogène est la plus petite molécule existante, ce qui signifie qu'il pénètre et se diffuse dans les réseaux métalliques de manière beaucoup plus agressive que le gaz naturel, l'azote ou l'air comprimé. Cette diffusion provoque fragilisation par l'hydrogène , un mécanisme par lequel l'hydrogène atomique affaiblit les joints de grains d'un métal, conduisant à des fissures sous contrainte qui, autrement, se situeraient dans une marge de sécurité.

Tous les métaux ne réagissent pas de la même manière. Le tableau ci-dessous résume les performances des matériaux de raccord courants dans le service hydrogène.

Les normes de l'industrie telles que ASME B31.12 (Tuyaux et pipelines d'hydrogène) et la norme ISO 19880 restreignent ou excluent explicitement certains aciers au carbone et alliages de cuivre du service d'hydrogène à haute pression. Si votre fournisseur de raccords ne peut pas confirmer la conformité à l’une de ces normes, considérez cela comme un signal d’alarme plutôt que comme une omission mineure.

Comprendre la fragilisation par l'hydrogène et comment l'éviter

Ce qui se passe réellement à l'intérieur du métal

L'hydrogène atomique se diffuse dans le métal au niveau des joints de grains et des micro-défauts. Sous une charge de pression cyclique – comme les cycles de remplissage et de décharge dans une station de ravitaillement en hydrogène – ces atomes d’hydrogène accélèrent l’initiation et la propagation des fissures. Un acier qui semble parfaitement adéquat lors d'un test de pression statique peut encore échouer après quelques milliers de cycles de pression si l'alliage est sujet à la fragilisation.

Moyens pratiques de réduire les risques

• Spécifiez les aciers inoxydables austénitiques (316/316L) ou les alliages de nickel (Inconel 625, Monel) pour tout raccord exposé à l'hydrogène cyclique à haute pression.
• Demandez des certificats d'usine confirmant une faible teneur en soufre et en phosphore, car les impuretés augmentent la susceptibilité à la fragilisation.
• Évitez les composants écrouis présentant des contraintes résiduelles élevées à moins qu'ils n'aient été correctement relâchés.
• Dans la mesure du possible, choisissez des raccords forgés plutôt que des raccords moulés : les composants forgés montrent généralement Résistance à la fatigue 30 à 40 % plus élevée en service hydrogène cyclique.

Sélection de joints et de joints pour le service à l'hydrogène

Les joints échouent bien plus souvent que le corps du raccord lui-même. La petite taille moléculaire de l'hydrogène signifie que les matériaux d'étanchéité qui fonctionnent parfaitement pour l'azote ou l'air comprimé peuvent fuir de manière significative avec l'hydrogène à la même pression. Le bon choix de joint dépend fortement de la pression, de la température et de la fréquence à laquelle la connexion est établie et rompue.

Une règle générale utile : les joints toriques en caoutchouc standards (NBR, EPDM) sont généralement à éviter au-dessus de 100 bar en service hydrogène, car la perméation de l'hydrogène à travers les élastomères augmente fortement avec la pression et une dépressurisation rapide peut provoquer des dommages de « décompression explosive » au joint lorsque l'hydrogène piégé se dilate dans la matrice en caoutchouc.

Directives de pression nominale : De 350 bars à 1 000 bars

Les raccords à hydrogène sont généralement spécifiés en fonction d'une pression de service avec un facteur de sécurité, et pas seulement d'une pression d'éclatement. Les fabricants les plus réputés conçoivent des raccords avec un rapport d'éclatement à la pression de travail d'au moins 4:1 , ce qui signifie qu'un raccord conçu pour une pression de service de 350 bars doit avoir une pression d'éclatement minimale d'environ 1 400 bars.

Ne sélectionnez jamais un raccord uniquement en fonction de votre pression de service. Un marge de sécurité minimale de 1,5 fois la pression de fonctionnement maximale du système est une référence largement utilisée, et les applications à cycle plus élevé, comme les distributeurs de ravitaillement, garantissent souvent une marge encore plus grande en raison de considérations de fatigue.

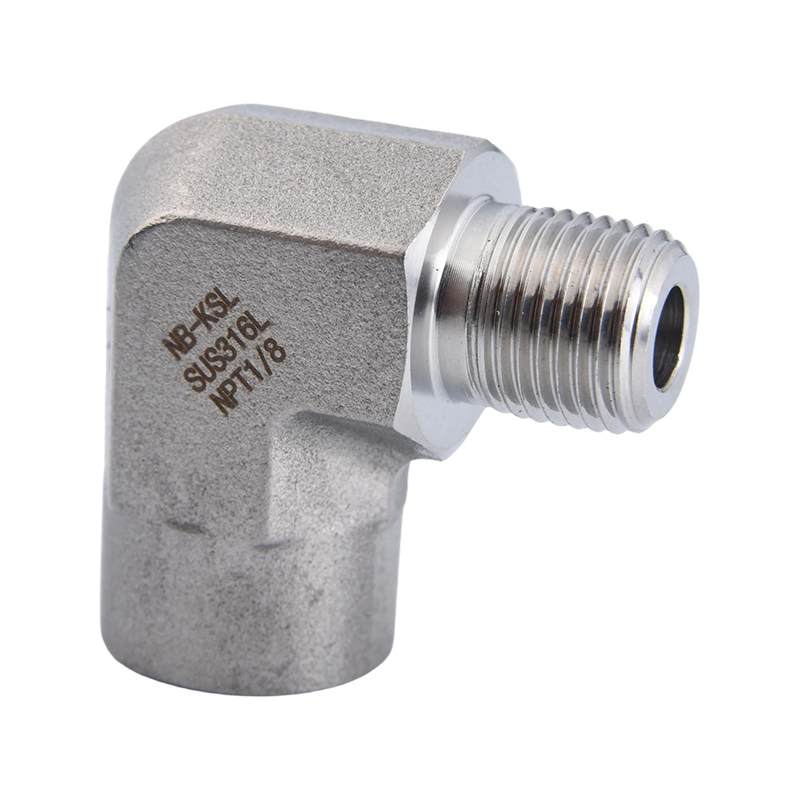

Types de raccords comparés : options à compression, à joint facial et soudées

Au-delà du matériau et du joint, la conception mécanique du raccord lui-même affecte la fiabilité, la maintenance et le coût d'installation.

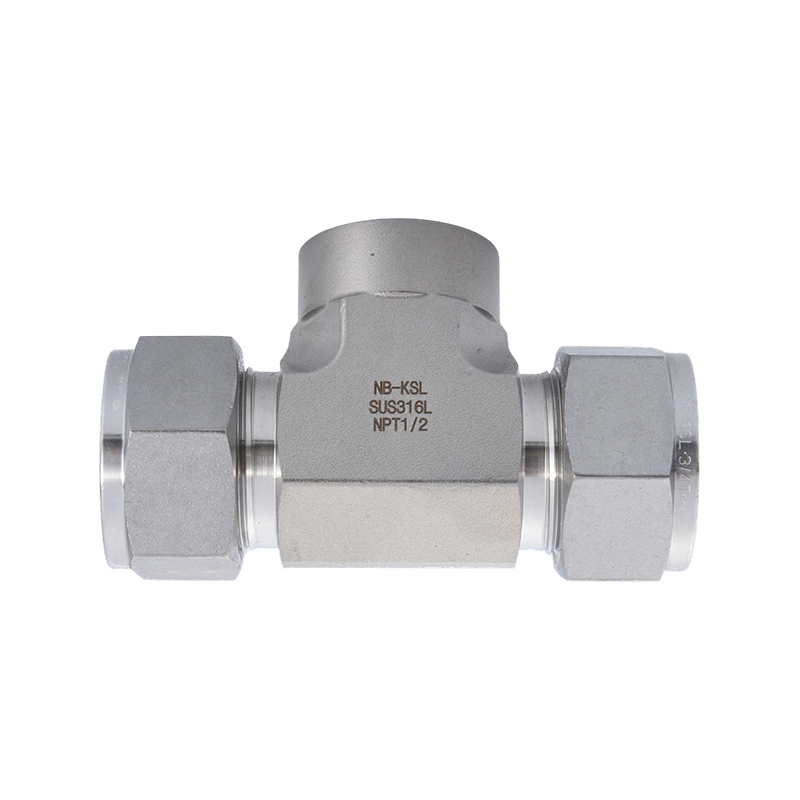

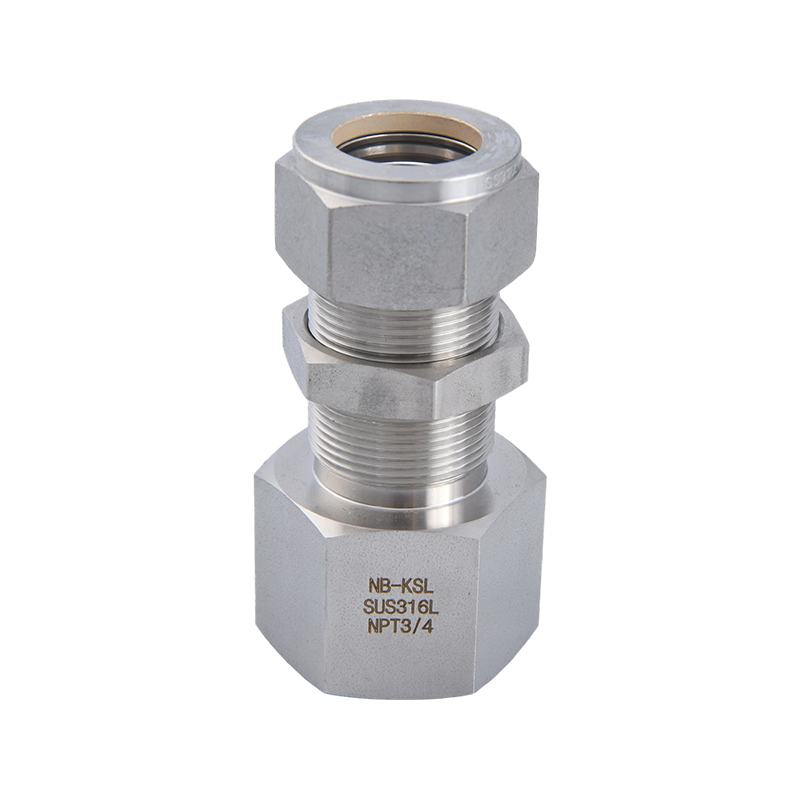

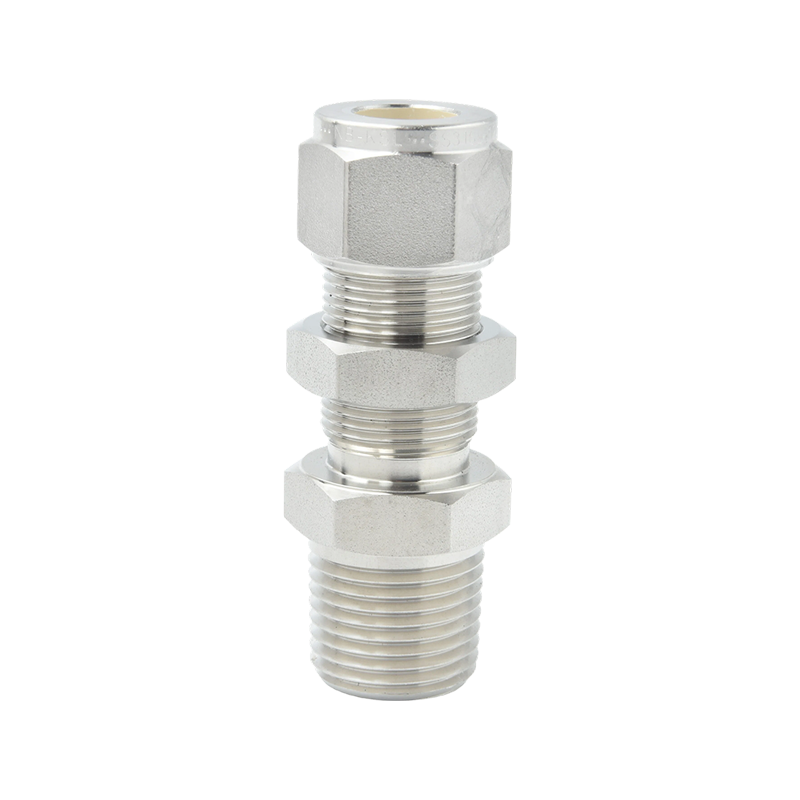

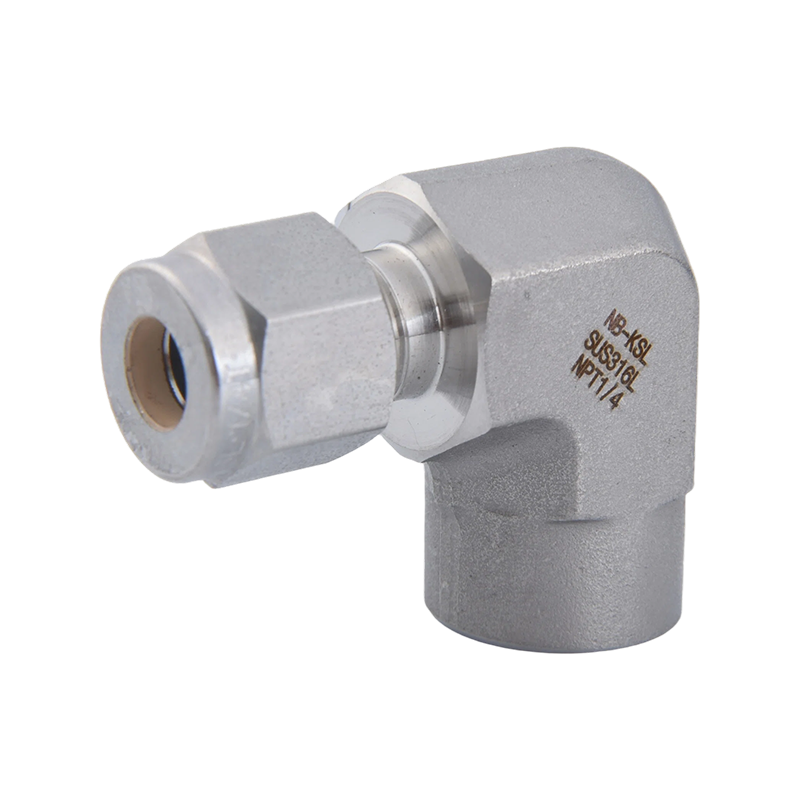

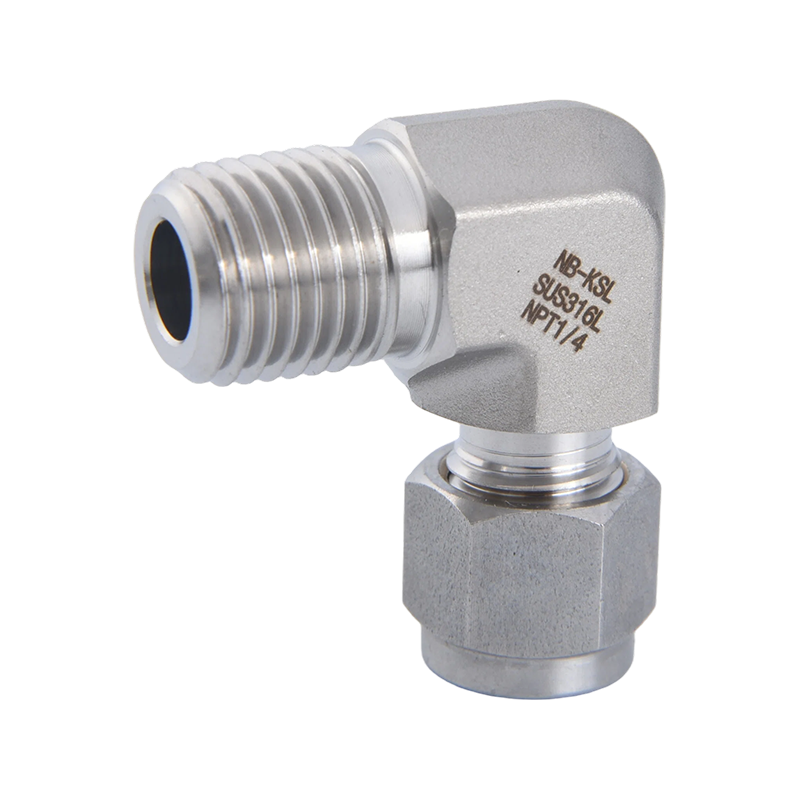

Raccords à compression (à double virole)

Largement utilisé pour l'instrumentation et les conduites d'hydrogène moyenne pression jusqu'à environ 400 bars. Ils sont faciles à installer et réutilisables, mais nécessitent une préparation précise des tubes et sont plus sensibles au desserrage induit par les vibrations sur de longues périodes de service.

Raccords à joint facial (style VCR)

Préféré pour les systèmes d’hydrogène de haute pureté et haute pression tels que les conduites d’alimentation d’électrolyseurs et les équipements d’analyse. Ceux-ci offrent une excellente étanchéité – souvent notés ci-dessous Taux de fuite équivalent à 1 x 10⁻⁹ atm·cc/sec hélium - mais chaque connexion nécessite généralement un nouveau joint métallique pour une étanchéité fiable.

Raccords à souder soudés/orbitaux

L’option la plus étanche pour les conduites d’hydrogène permanentes à haute pression. Le soudage orbital élimine entièrement les points d'étanchéité mécanique, c'est pourquoi il est une pratique courante pour les travaux permanents dans les stations de ravitaillement en hydrogène et les installations d'électrolyse à grande échelle.

Erreurs courantes à éviter lors de la sélection des raccords à hydrogène

• Réutiliser des joints métalliques à usage unique pour réduire les coûts : c'est l'une des principales causes de fuites de distributeurs dans les stations-service.
• En supposant qu'un raccord conçu pour le gaz naturel ou l'azote soit automatiquement adapté à l'hydrogène, les tests de fuite à l'hélium ne prédisent pas toujours avec précision le comportement de perméation de l'hydrogène.
• Ignorer les spécifications de couple sur les raccords à compression et à joint facial, qui sont un contributeur majeur aux fuites en début de vie lors de la mise en service.
• En négligeant les effets de la température : la distribution d'hydrogène implique souvent un pré-refroidissement rapide à environ -40°C , et tous les matériaux d'étanchéité ne conservent pas leur flexibilité à ces températures.

Liste de contrôle finale avant de commander

Utilisez cette liste de contrôle comme étape de vérification finale avant de passer une commande d’achat de raccords à hydrogène :

• Le matériau confirmé est l'acier inoxydable 316/316L ou un équivalent approuvé pour votre classe de pression.
• Le type de joint correspond à vos exigences en matière de pression de service et de cycle de service
• La pression nominale du raccord comprend au moins une marge de sécurité de 1,5 fois par rapport à la pression de fonctionnement maximale
• Le fournisseur peut fournir des certificats d'usine et des documents de conformité des services d'hydrogène (ASME B31.12 / ISO 19880)
• L'équipe d'installation est formée sur les valeurs de couple correctes ou les procédures de soudage orbital pour le type de raccord choisi

Choisir les raccords à hydrogène dès le départ est beaucoup moins coûteux que de gérer les fuites, les temps d'arrêt ou les incidents de sécurité plus tard. En cas de doute, choisissez la combinaison de matériau et de joint la mieux notée : le coût supplémentaire est faible par rapport au risque de panne dans un système à hydrogène.
