Té de branchement à filetage interne en acier inoxydable 316L, raccord à Compression

Name: Té de branchement à filetage interne en acier inoxydable 316L, raccord à Compression
Rating: 5 (99 reviews)

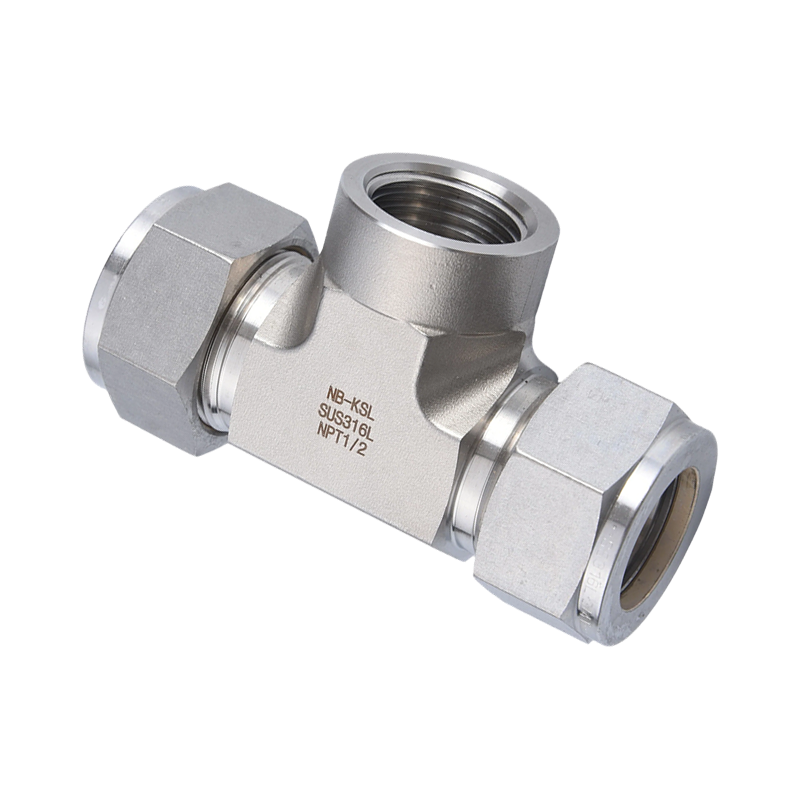

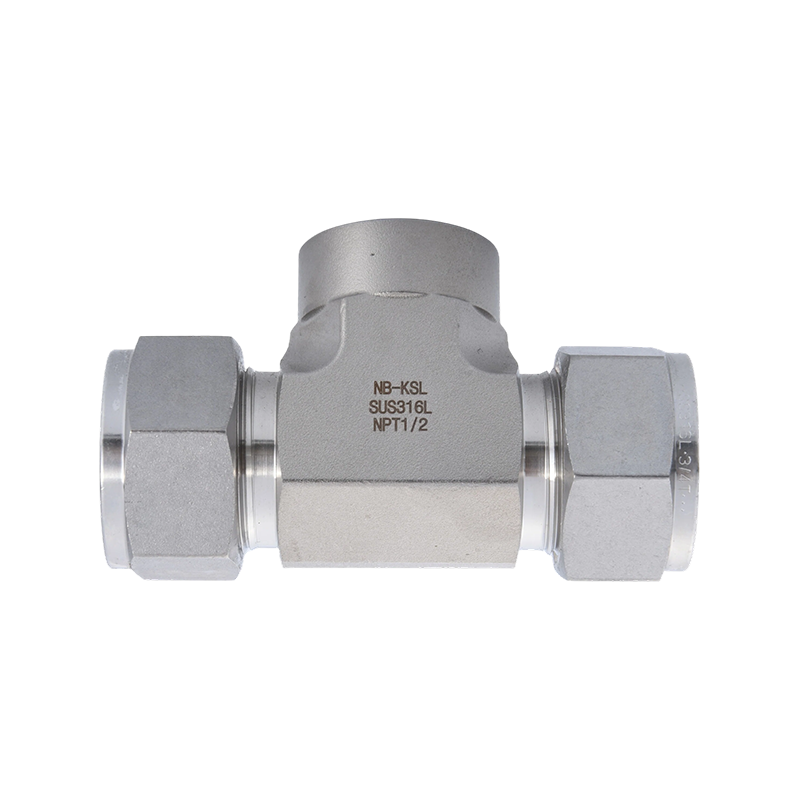

Le té de dérivation à filetage interne du raccord à compression en acier inoxydable 316L est un raccord de tuyau utilisé pour connecter trois tuyaux. Sa structure est généralement une conception en T, le tuyau principal étant une connexion droite et l'extrémité du tuyau de dérivation utilisant une interface à filetage interne, permettant une connexion directe à des raccords filetés externes ou à un équipement d'instrumentation. Le corps du té est fabriqué à l'aide de processus de forgeage intégral ou d'usinage de précision, ce qui donne lieu à un canal d'écoulement interne lisse et uniforme, ce qui contribue à réduire la résistance du fluide et la perte de pression. La structure principale comprend deux extrémités droites et une extrémité de dérivation filetée intérieurement. Ce produit convient aux diamètres de tuyaux de 1/8" à 2" (3 mm à 50 mm), avec des pressions de service allant jusqu'à 6 000 psi. Les normes de filetage incluent les séries NPT, BSPT, BSPP et ISO. Le joint est un joint dur en métal et il peut transporter des gaz, des liquides, de la vapeur, des fluides corrosifs et des fluides de haute pureté.

Contactez-nous

PRÉCÉDENT :Raccord à compression en acier inoxydable 316L, filetage interne, té latéral SUIVANT :Aucun produit suivant

Description
Contactez-nous

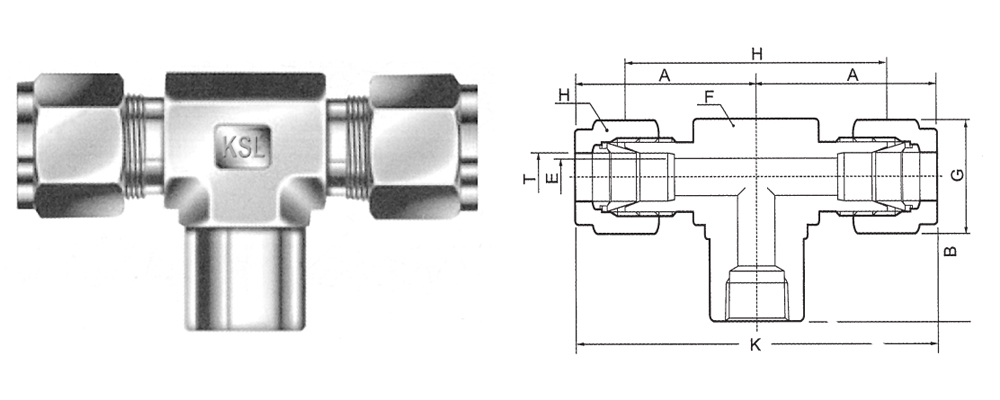

TEE BRANCHE FEMELLE

(MÉTRIQUE)

NUMÉRO DE CATALOGUE	TUBE EN T O.D.	TAILLE DU TUYAU MÂLE PT-NPT	A	B	D	E	F	G	H	K
FBT-6-1	6	1/8	22.4	22.4	15.8	4.8	16	14	44.8	60.4
FBT-6-2	6	1/4	22.4	22.4	15.8	4.8	17.5	14	44.8	60.4
FBT-6-3	6	3/8	23.3	22.4	15.8	4.8	21	14	46.6	62.2
FBT-6-4	6	1/2	26.5	30	15.8	4.8	28	14	53	68.6
FBT-8-1	8	1/8	22.4	22.4	16.7	6.4	16	16	44.8	60.2
FBT-8-2	8	1/4	22.4	22.4	16.7	6.4	17.5	16	44.8	60.2
FBT-8-3	8	3/8	24.3	22.4	16.7	6.4	21	16	48.6	64
FBT-8-4	8	1/2	27.5	30	16.7	6.4	28	16	55	70.4
FBT-10-1	10	1/8	23.9	22.4	19.6	7.9	17.5	19	47.8	63
FBT-10-2	10	1/4	23.9	22.4	19.6	7.9	17.5	19	47.8	63
FBT-10-3	10	3/8	25.3	22.4	19.6	7.9	21	19	50.6	65.8
FBT-10-4	10	1/2	28.5	30	19.6	7.9	28	19	58	73.2
FBT-12-1	12	1/8	25.9	22.4	23.8	9.5	19	22	51.8	73.4
FBT-12-2	12	1/4	25.9	22.4	23.8	9.5	19	22	51.8	73.4
FBT-12-3	12	3/8	25.3	22.4	23.8	9.5	21	22	50.6	72.2
FBT-12-4	12	1/2	28.5	30	23.8	9.5	28	22	51.8	73.4
FBT-12-6	12	3/4	32.5	33	23.8	9.5	32	22	65	86.6
FBT-14-3	14	3/8	28	27	24.8	11.1	24	27	56	77.6
FBT-14-4	14	1/2	28.5	30	24.8	11.1	28	27	57	78.6
FBT-14-6	14	3/4	32.5	33	24.8	11.1	32	27	65	86.6
FBT-15-3	15	3/8	28	27	24.4	11.9	24	27	56	76.8
FBT-15-4	15	1/2	28.5	30	24.4	11.9	28	27	57	77.8
FBT-15-6	15	3/4	32.5	33	24.4	11.9	32	27	65	85.8
FBT-16-3	16	3/8	28	27	24.4	12.7	24	27	56	76.8
FBT-16-4	16	1/2	28.5	30	24.4	12.7	28	27	57	77.8
FBT-16-6	16	3/4	32.5	33	24.4	12.7	32	27	65	85.8
FBT-18-3	18	3/8	28.5	27	24.8	15.1	28	30	57	78.6
FBT-18-4	18	1/2	28.5	30	24.8	15.1	28	30	57	78.6
FBT-18-6	18	3/4	32.5	33	24.8	15.1	32	30	65	86.6
FBT-20-4	20	1/2	33.5	33	25.5	15.9	32	32	67	88
FBT-20-6	20	3/4	33.5	33	25.5	15.9	32	32	67	88
FBT-22-4	22	1/2	33.5	33	25.5	18.3	32	32	67	88
FBT-22-6	22	3/4	33.5	33	25.5	18.3	32	32	67	88
FBT-25-4	25	1/2	35	35	31.7	21.8	34.5	38	70	95.4
FBT-25-6	25	3/4	35	35	31.7	21.8	34.5	38	70	95.4

(FRACTIONNEL)

FBT-02-1	1/4	1/8	22.4	22.4	15.8	4.8	16	14	44.8	60.4
FBT-02-2	1/4	1/4	22.4	22.4	15.8	4.8	17.5	14	44.8	60.4
FBT-02-3	1/4	3/8	23.3	22.4	15.8	4.8	21	14	46.6	62.2
FBT-02-4	1/4	1/2	26.5	30	15.8	4.8	28	14	53	68.6
FBT-03-1	3/8	1/8	23.1	22.4	19.6	7.1	16	17	46.2	61.4
FBT-03-2	3/8	1/4	23.9	22.4	19.6	7.1	17.5	17	47.8	63
FBT-03-3	3/8	3/8	25.3	22.4	19.6	7.1	21	17	50.6	65.8
FBT-03-4	3/8	1/2	28.5	30	19.6	7.1	28	17	57	72.2
FBT-04-1	1/2	1/8	25.9	22.4	23.4	10.4	19	22	51.8	72.2
FBT-04-2	1/2	1/4	25.9	22.4	23.4	10.4	19	22	51.8	72.2
FBT-04-3	1/2	3/8	25.3	22.4	23.4	10.4	21	22	50.6	71
FBT-04-4	1/2	1/2	28.5	30	23.4	10.4	28	22	57	77.4
FBT-06-3	3/4	3/8	28.5	27	24.4	15.7	28	30	56	76.8
FBT-06-4	3/4	1/2	28.5	30	24.4	15.7	28	30	56	76.8
FBT-06-6	3/4	3/4	32.5	33	24.4	15.7	32	30	65	85.8
FBT-08-6	1"	3/4	35	35	31.7	22.4	34.5	38	70	95.4

Toutes les dimensions sont en millimètres, sauf indication contraire, uniquement à titre de référence, sous réserve de modifications.
