Connecteur à filetage interne en acier inoxydable 316L, raccord à compression

Accueil / Produits / Raccords de tubes en acier inoxydable / Tube vers tuyau femelle / Connecteur à filetage interne en acier inoxydable 316L, raccord à compression

Connecteur à filetage interne en acier inoxydable 316L, raccord à compression

Le Té de dérivation mâle est un composant essentiel des systèmes de tuyauterie d'instrumentation. Il comporte un port fileté mâle sur la branche latérale, tandis que les deux ports sur le parcours sont des raccords pour tubes à compression. Cette conception permet à une ligne de tuyauterie principale de s'étendre horizontalement tout en créant simultanément une connexion perpendiculaire aux vannes, aux transmetteurs ou aux récipients sous pression.

Avantages principaux du produit

Structure de branchement intégrée :
Ce raccord combine astucieusement une connexion de tube avec un branchement d'équipement. Par rapport à l'utilisation de plusieurs adaptateurs, la structure en T forgée d'une seule pièce réduit considérablement les points de fuite potentiels et offre une résistance supérieure à la fatigue vibratoire.

Protection ultime contre la corrosion 316L :
Fabriqué en acier inoxydable 316L à très faible teneur en carbone, il excelle dans la résistance aux piqûres et à la corrosion intergranulaire. Il garantit la stabilité du système à long terme, même dans les traitements chimiques difficiles, les plates-formes offshore ou les applications d'hydrogène.

Étanchéité haute pression étanche aux gaz :
Les deux ports utilisent la technologie classique à double virole, tandis que la branche filetée mâle est rectifiée avec précision. Qu'il fonctionne sous des pressions élevées jusqu'à 6 000 psig ou qu'il manipule des gaz hautement pénétrants (tels que l'hydrogène ou l'hélium), il maintient une performance constante « zéro fuite ».

Flexibilité d'installation pratique :
L'extrémité filetée mâle prend en charge diverses normes internationales (NPT, BSPT, etc.), permettant une intégration facile dans divers ports d'équipement. En suivant les procédures d'installation standard, une étanchéité fiable peut être obtenue avec une simple clé, et le raccord prend en charge plusieurs cycles de démontage et de remontage.

Contact Us Contactez-nous
PRÉCÉDENT :Aucun produit précédent SUIVANT :Connecteur de manomètre à raccord à compression en acier inoxydable 316L
  • Description
  • Contactez-nous

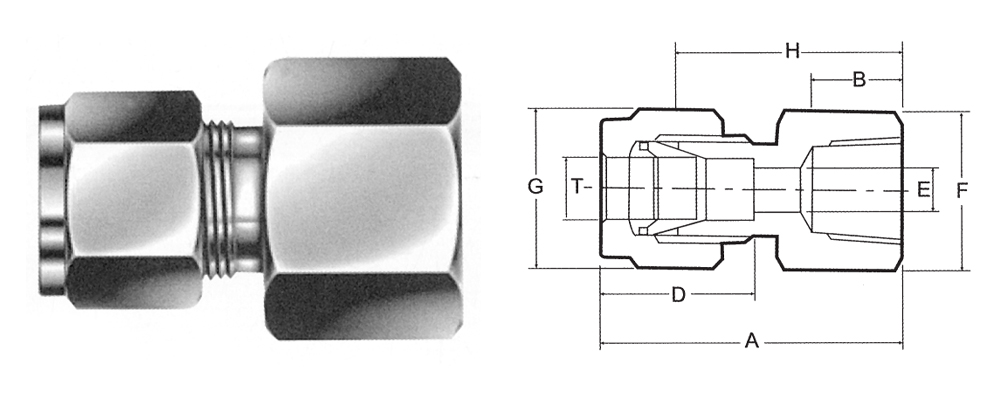

(MÉTRIQUE)

NUMÉRO DE CATALOGUE

TUBE EN T O.D.

TAILLE DU TUYAU MÂLE PT-NPT

A

B

D

E

F

G

H

FC-4-1

4

1/8

30.6

10

13.7

3

14

12

23.9

FC-4-2

4

1/4

34.6

15

13.7

3

19

12

27.9

FC-6-1

6

1/8

31.7

10

15.8

4.8

14

14

23.9

FC-6-2

6

1/4

36.2

15

15.8

4.8

19

14

28.4

FC-6-3

6

3/8

38

15

15.8

4.8

22

14

30.2

FC-6-4

6

1/2

42.9

20

15.8

4.8

27

14

35.1

FC-8-1

8

1/8

32.3

10

16.7

6.4

14

16

24.6

FC-8-2

8

1/4

37.2

15

16.7

6.4

19

16

29.5

FC-8-3

8

3/8

38.7

15

16.7

6.4

22

16

31

FC-8-4

8

1/2

43.5

20

16.7

6.4

27

16

35.8

FC-10-1

10

1/8

34.8

10

19.6

7.9

17

19

27.2

FC-10-2

10

1/4

37.8

15

19.6

7.9

19

19

30.2

FC-10-3

10

3/8

39.4

15

19.6

7.9

22

19

31.8

FC-10-4

10

1/2

44.2

20

19.6

7.9

27

19

36.6

FC-12-1

12

1/8

38

10

23.8

8.6

22

22

27.2

FC-12-2

12

1/4

41

15

23.8

9.5

22

22

30.2

FC-12-3

12

3/8

42.6

15

23.8

9.5

22

22

31.8

FC-12-4

12

1/2

47.4

20

23.8

9.5

27

22

36.6

FC-12-6

12

3/4

48.9

19

23.8

9.5

35

22

38.1

FC-12-8

12

1"

52

22

23.8

9.5

41

22

41.2

FC-14-3

14

3/8

42.6

15

24.8

11.1

24

27

31.8

FC-14-4

14

1/2

47.4

20

24.8

11.1

27

27

36.6

FC-14-6

14

3/4

48.9

20

24.8

11.1

35

27

38.1

FC-15-3

15

3/8

42.2

15

24.4

11.9

24

27

31.8

FC-15-4

15

1/2

47

20

24.4

11.9

27

27

36.6

FC-15-6

15

3/4

48.5

20

24.4

11.9

35

27

38.1

FC-16-3

16

3/8

42.2

15

24.4

12.7

24

27

31.8

FC-16-4

16

1/2

47.2

20

24.4

12.7

27

27

36.8

FC-16-6

16

3/4

48.5

20

24.4

12.7

35

27

38.1

FC-18-3

18

3/8

42.6

15

24.8

15.1

27

30

31.8

FC-18-4

18

1/2

47.6

20

24.8

15.1

27

30

36.8

FC-18-6

18

3/4

48.9

20

24.8

15.1

35

30

38.1

FC-20-4

20

1/2

48.3

20

25.5

15.9

30

32

37.8

FC-20-6

20

3/4

50.1

20

25.5

15.9

35

32

39.6

FC-22-4

22

12

48.3

20

25.5

18.3

30

32

37.8

FC-22-6

22

3/4

50.1

20

25.5

18.3

35

32

39.6

FC-22-8

22

1"

58.3

22

31.7

18.3

41

32

47.8

FC-25-6

25

3/4

53.8

20

31.7

21.8

35

38

41.1

FC-25-8

25

1"

62.7

22

31.7

21.8

41

38

50


(FRACTIONNEL)

FC-01-1

1/8

1/8

30.4

10

14

2.4

14

12

22.9

FC-01-2

1/8

1/4

34.5

15

14

2.4

14

12

27

FC-02-1

1/4

1/8

31.7

10

15.8

4.8

14

14

23.9

FC-02-2

1/4

1/4

36.2

15

15.8

4.8

19

14

28.4

FC-02-3

1/4

3/8

38

15

15.8

4.8

22

14

30.2

FC-02-4

1/4

1/2

42.9

20

15.8

4.8

27

14

35.1

FC-03-1

3/8

1/8

33

10

19.6

7.1

16

17

25.4

FC-03-2

3/8

1/4

37.8

15

19.6

7.1

19

17

30.2

FC-03-3

3/8

3/8

39.4

15

19.6

7.9

22

17

31.8

FC-03-4

3/8

1/2

44.2

20

19.6

7.9

27

17

36.6

FC-03-6

3/8

3/4

45.7

19

19.6

7.1

35

17

38.1

FC-04-1

1/2

1/8

37.4

10

23.4

10.4

22

22

27.2

FC-04-2

1/2

1/4

40.4

15

23.4

10.4

22

22

30.2

FC-04-3

1/2

3/8

42

15

23.4

10.4

22

22

31.8

FC-04-4

1/2

1/2

46.8

20

23.4

10.4

27

22

36.6

FC-04-6

1/2

3/4

48.3

20

23.4

10.4

35

22

38.1

FC-04-8

1/2

1"

51.4

22

23.4

10.4

41

22

41.2

FC-05-3

5/8

3/8

42.2

15

24.4

12.7

24

27

31.8

FC-05-4

5/8

1/2

47

20

24.4

12.7

27

27

36.6

FC-05-6

5/8

3/4

48.5

20

24.4

12.7

35

27

38.1

FC-06-4

3/4

1/2

47

20

24.4

15.7

27

30

36.6

FC-06-6

3/4

3/4

48.5

20

24.4

15.7

35

30

38.1

FC-06-8

3/4

1"

51.6

22

24.4

15.7

41

30

41.2

FC-08-4

1"

1/2

53.8

20

31.7

18.5

35

38

41.1

FC-08-6

1"

3/4

53.8

20

31.7

22.4

35

38

41.1

FC-08-8

1"

1"

62.7

22

31.7

22.4

41

38

50

Les dimensions sont en mullineers, sauf indication contraire, uniquement à titre de référence, sous réserve de changement.
