Raccord à compression en acier inoxydable 316L, filetage externe à travers le connecteur de plaque

Accueil / Produits / Raccords de tubes en acier inoxydable / Tube vers tuyau mâle / Raccord à compression en acier inoxydable 316L, filetage externe à travers le connecteur de plaque

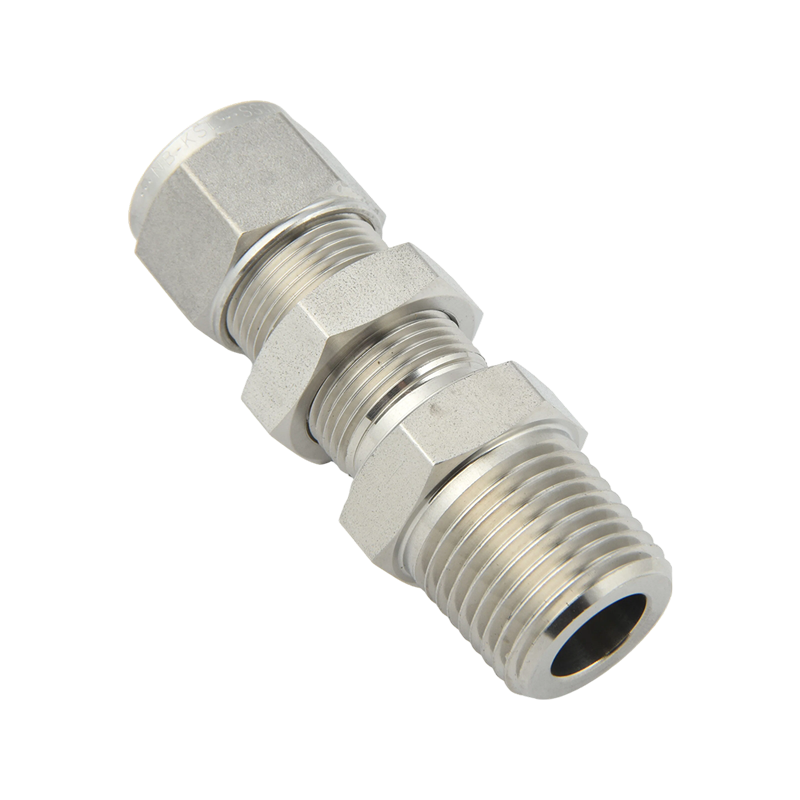

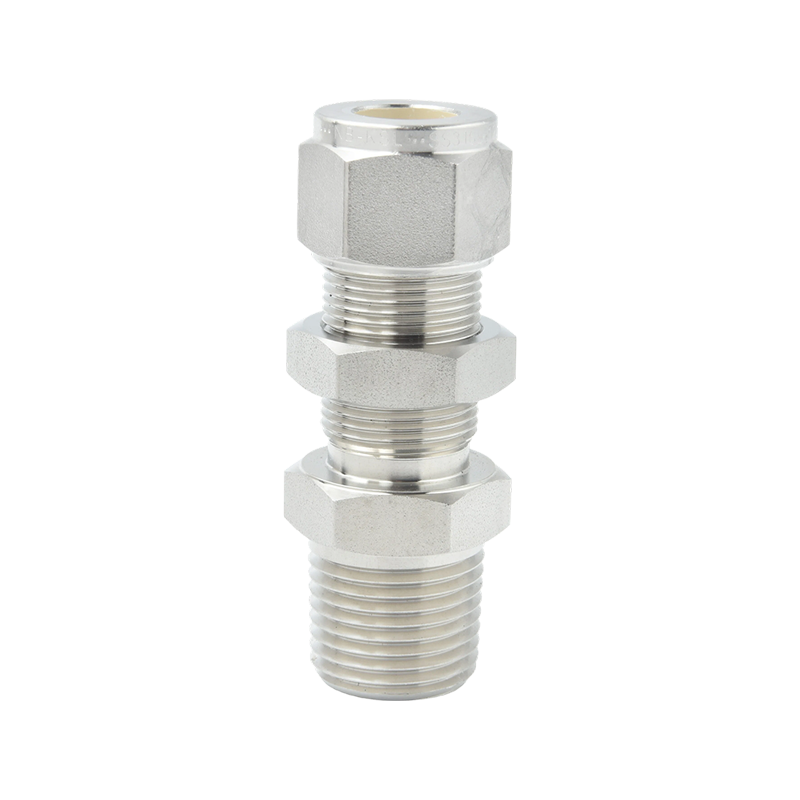

Raccord à compression en acier inoxydable 316L, filetage externe à travers le connecteur de plaque

Ce connecteur est le « polyvalent » des systèmes fluides, combinant parfaitement les doubles fonctions de montage sur cloison et de conversion de filetage mâle. Il est spécialement conçu pour les applications rigoureuses où un tube doit traverser un panneau et se connecter directement à des ports filetés internes, tels que des électrovannes, des capteurs ou des collecteurs.

Résoudre vos principaux problèmes d'ingénierie

Risques réduits d’empilement de composants et de fuite :
Les configurations traditionnelles nécessitent souvent une combinaison maladroite de « connecteur mâle d’adaptateur de cloison ». Notre connecteur mâle de cloison y parvient en une seule étape. Moins de points de connexion signifient un potentiel de fuite plus faible et une disposition interne du boîtier beaucoup plus propre.

Dual-Fixation Stability:
L'écrou de blocage de cloison robuste, associé à l'extrémité filetée mâle usinée avec précision, assure la stabilité physique sur le panneau. Il est conçu pour résister aux charges de traction et de vibration du côté du tube, empêchant ainsi la rupture par fatigue de l'interface.

Pureté ultime du matériau 316L :
L'utilisation d'acier inoxydable 316L de haute qualité à très faible teneur en carbone résiste efficacement à la corrosion intergranulaire. Cela en fait le premier choix pour la distribution de gaz de haute pureté, les équipements d'énergie hydrogène et les instruments d'analyse de précision dans les environnements marins.
Fils de haute précision et processus de durcissement :
L'extrémité du filetage mâle (disponible en NPT, BSP, G, etc.) subit un renforcement par écrouissage et un meulage. Cela offre une précision d'engagement supérieure et une expérience d'installation fluide et anti-grippage, garantissant une intégrité hermétique même après des démontages fréquents.

Contact Us Contactez-nous
PRÉCÉDENT :Raccord à compression en acier inoxydable 316L, connecteur à filetage externe SUIVANT :Raccord à compression en acier inoxydable 316L, coude à filetage externe
  • Description
  • Contactez-nous

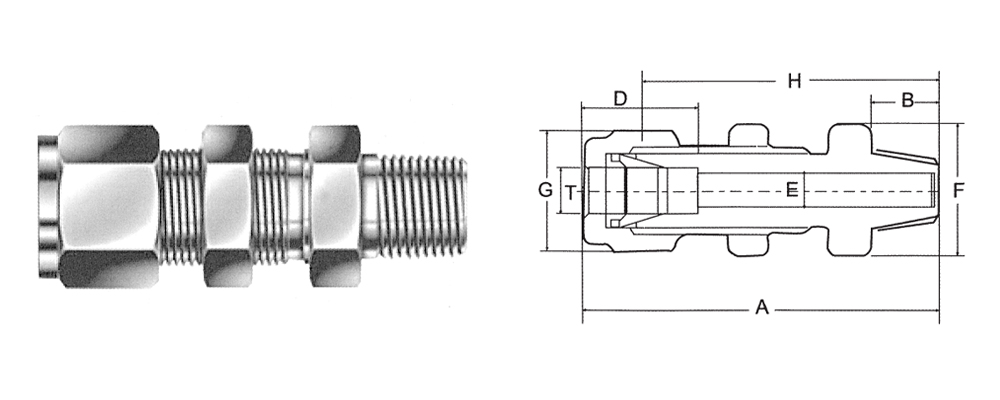

(MÉTRIQUE)

NUMÉRO DE CATALOGUE

OD DU TUBE

TAILLE DU TUYAU PT/NPT

A

B

D

E

F

G

H

TAILLE DU TROUS DU PANNEAU

ÉPAISSEUR MAXIMALE DU PANNEAU

BMC-6-1

6

1/8

49.8

10

15.8

4.8

16

14

42

11.5

11.2

BMC-6-2

6

1/4

53.8

14

15.8

4.8

16

14

46

11.5

11.2

BMC-6-3

6

3/8

53.8

14

15.8

4.8

17

14

46

11.5

11.2

BMC-6-4

6

1/2

61.8

19

15.8

4.8

22

14

54

11.5

11.2

BMC-8-1

8

1/8

52.1

10

16.7

6.4

16

16

44.4

13.1

11.2

BMC-8-2

8

1/4

56.7

14

16.7

6.4

19

16

49

13.1

11.2

BMC-8-3

8

3/8

56.7

14

16.7

6.4

19

16

49

13.1

11.2

BMC-8-4

8

1/2

63.7

19

16.7

6.4

22

16

56

13.1

11.2

BMC-10-2

10

1/4

58.1

14

19.6

7.1

22

19

50.5

16.3

11.2

BMC-10-3

10

3/8

58.1

14

19.6

7.9

22

19

50.5

16.3

11.2

BMC-10-4

10

1/2

64.9

19

19.6

7.9

22

19

57.3

16.3

11.2

BMC-12-2

12

1/4

63.9

14

23.8

7.1

24

22

53.1

19.5

12.7

BMC-12-3

12

3/8

63.9

14

23.8

9.5

24

22

53.1

19.5

12.7

BMC-12-4

12

1/2

69.6

19

23.8

9.5

24

22

58.8

19.5

12.7


(FRACTIONNEL)

BMC-02-1

1/4

1/8

49.8

10

15.8

4.8

16

14

42

11.5

11.2

BMC-02-2

1/4

1/4

53.8

14

15.8

4.8

16

14

46

11.5

11.2

BMC-02-3

1/4

3/8

53.8

14

15.8

4.8

17

14

46

11.5

11.2

BMC-02-4

1/4

1/2

61.8

19

15.8

4.8

22

14

54

11.5

11.2

BMC-03-2

3/8

1/4

57.6

14

19.6

7.1

19

17

50

14.7

11.2

BMC-03-3

3/8

3/8

57.6

14

19.6

7.1

19

17

50

14.7

11.2

BMC-03-4

3/8

1/2

64.9

19

19.6

7.1

24

17

57.3

14.7

11.2

BMC-04-2

1/2

1/4

63.5

14

23.4

7.1

24

22

53.1

19.5

12.7

BMC-04-3

1/2

3/8

63.5

14

23.4

9.5

24

22

53.1

19.5

12.7

BMC-04-4

1/2

1/2

69.2

19

23.4

10.4

24

22

58.8

19.5

12.7
