Raccord à compression en acier inoxydable 316L, connecteur droit traversant

Name: Raccord à compression en acier inoxydable 316L, connecteur droit traversant
Rating: 5 (99 reviews)

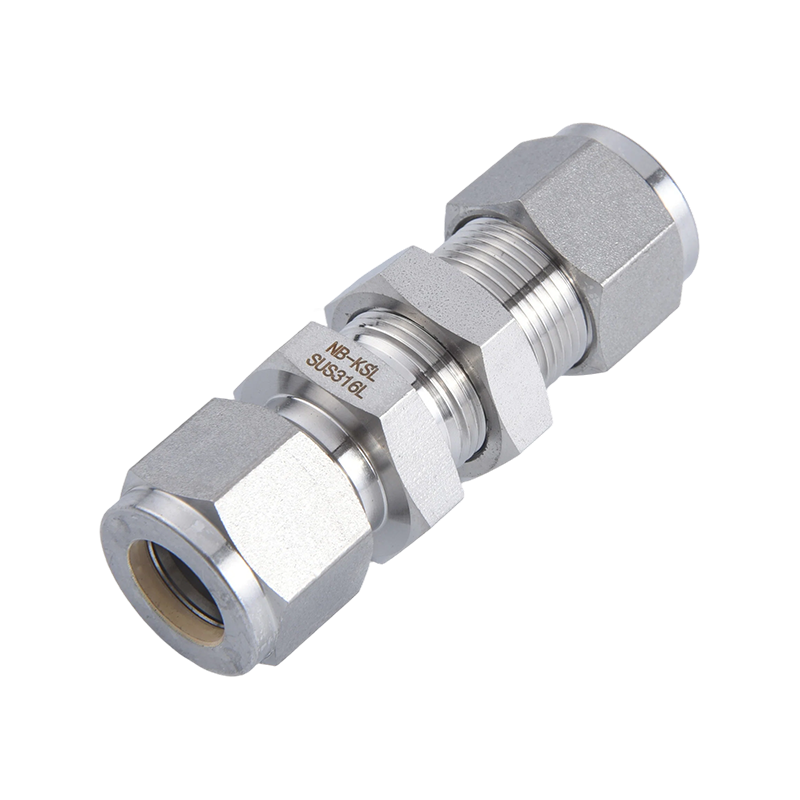

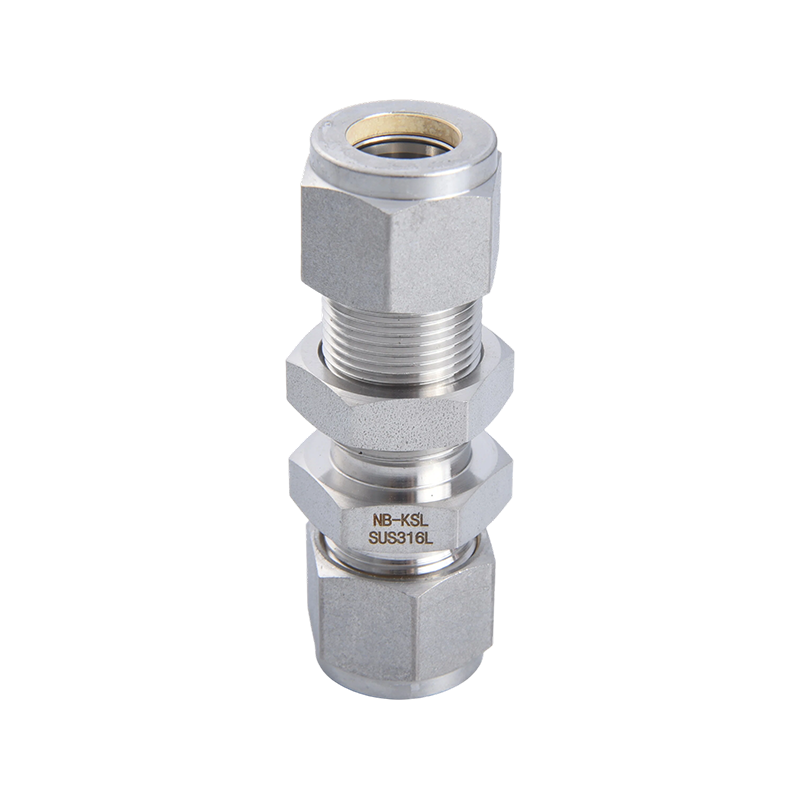

Le connecteur droit de cloison en acier inoxydable 316L est un composant essentiel conçu pour faciliter les connexions « isolées », permettant aux conduites de fluide de passer en toute sécurité à travers les panneaux, les murs d'enceinte ou les cloisons.

1. Fixation et étanchéité supérieures des panneaux
Stabilité mécanique : équipé d'un écrou de cloison robuste spécialisé, le connecteur peut être fermement verrouillé sur le panneau ou la paroi de l'armoire. Cela garantit que le tube reste stationnaire et sécurisé, même en cas de vibrations intenses.
Protection d'isolation : elle permet aux conduites de fluide de traverser en toute sécurité différentes zones de pression, zones dangereuses ou boîtiers de protection tout en préservant l'intégrité physique de la cloison.

2. Résistance exceptionnelle aux intempéries du matériau 316L
Résistance à la corrosion intergranulaire : par rapport à la norme 316, la teneur ultra faible en carbone du 316L offre une résistance supérieure à la corrosion, en particulier après exposition à des températures élevées ou soudage.
Adaptabilité aux environnements extrêmes : que ce soit dans le brouillard salin d’une plate-forme offshore ou dans les gaz acides d’une usine de chimie fine, il offre une durée de vie exceptionnellement longue.

3. Connexion à double virole étanche à haute pression
Joint métal sur métal : suivant la conception classique à double virole, il offre des performances d'étanchéité fiables des deux côtés du panneau. Il est généralement conçu pour des pressions allant jusqu'à 6 000 psi.
Résilience aux impulsions de pression : la structure est conçue avec précision pour absorber les pics de pression du système et les chocs fluides, garantissant ainsi que l'interface reste sans fuite.

4. Polyvalence et facilité d'installation
Conception à filetage étendu : la section de cloison présente une longueur de filetage allongée pour s'adapter à différentes épaisseurs de panneaux, notamment des plaques en acier inoxydable, des panneaux en plastique ou des parois de boîtiers électriques.
Aucune soudure requise : en tant que connexion purement mécanique, l'installation ne nécessite qu'une clé. Il élimine le besoin de « travail à chaud », ce qui le rend idéal pour les zones antidéflagrantes ou la modernisation sur site.

5. Excellente propreté interne
Chemin d'écoulement fluide : l'alésage interne constant minimise la chute de pression lorsque le fluide passe à travers le panneau. Pour les industries des semi-conducteurs ou des instruments analytiques, des qualités EP (électropolissage) sont disponibles pour éviter la contamination croisée.

Contactez-nous

PRÉCÉDENT :Connecteur à quatre voies à raccord à compression en acier inoxydable 316L SUIVANT :Aucun produit suivant

Description
Contactez-nous

(MÉTRIQUE)

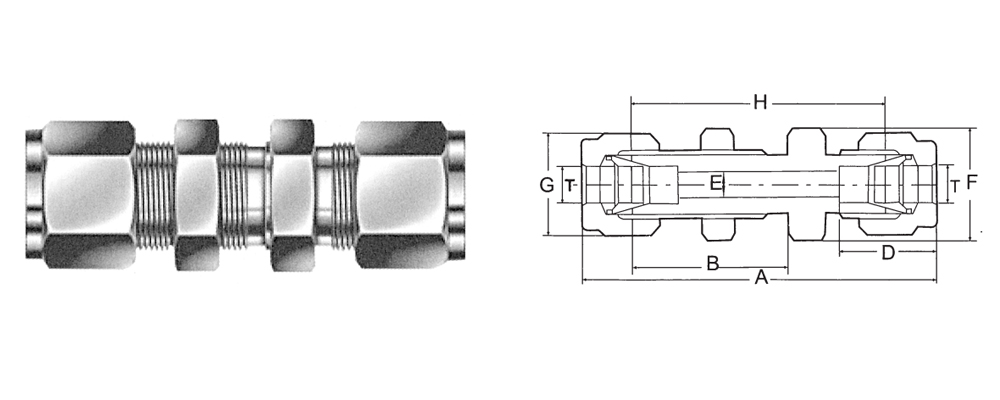

NUMÉRO DE CATALOGUE	OD DU TUBE	A	B	D	E	F	G	H	TAILLE DU TROUS DU PANNEAU	ÉPAISSEUR MAXIMALE DU PANNEAU
BU-3-0	3	52.1	24.6	13.5	2.4	12	12	38.1	8.3	11.2
BU-4-0	4	53.8	25.4	13.7	3	14	12	40.4	9.9	11.2
BU-6-0	6	58.5	26.2	15.8	4.8	16	14	42.9	11.5	102
BU-8-0	8	61.4	28.6	16.7	6.4	19	16	46	13.1	11.2
BU-10-0	10	63.7	29.4	19.6	7.9	22	19	48.5	16.3	11.2
BU-12-0	12	72.4	31.8	23.8	9.5	24	22	50.8	19.5	12.7
BU-14-0	14	73.9	32.5	24.8	11.1	27	27	52.3	22.8	12.7
BU-15-0	15	73.1	32.5	24.4	11.9	27	27	52.3	22.8	12.7
BU-16-0	16	73.1	32.5	24.4	12.7	27	27	52.3	22.8	12.7
BU-18-0	18	80.3	37.3	24.8	15.1	30	30	58.7	26	16.8
BU-20-0	20	85.3	42.9	25.5	15.9	35	32	64.3	29	23.9
BU-25-0	25	96.8	45.2	31.7	21.8	40	38	71.4	33.7	19

(FRACTIONNEL)

BU-01-0	1/8	53.1	24.6	14	2.4	12	12	38.1	8.3	11.2
BU-02-0	1/4	58.5	26.2	15.8	4.8	16	14	42.9	11.5	102
BU-03-0	3/8	62.7	29.5	19.6	7.1	19	17	47.5	14.7	11.2
BU-04-0	1/2	71.2	31.8	23.4	10.4	24	22	50.8	19.5	12.7
BU-05-0	5/8	73.1	32.5	24.4	12.7	27	27	52.3	22.8	12.7
BU-06-0	3/4	79.5	37.3	24.4	15.7	30	30	58.7	26	16.8
BU-08-0	1"	96.8	45.2	31.7	22.4	40	38	71.4	33.7	19
