Que sont les raccords pour tubes en acier inoxydable et comment fonctionnent-ils ?

Réponse rapide : que sont les raccords pour tubes en acier inoxydable et comment ils fonctionnent

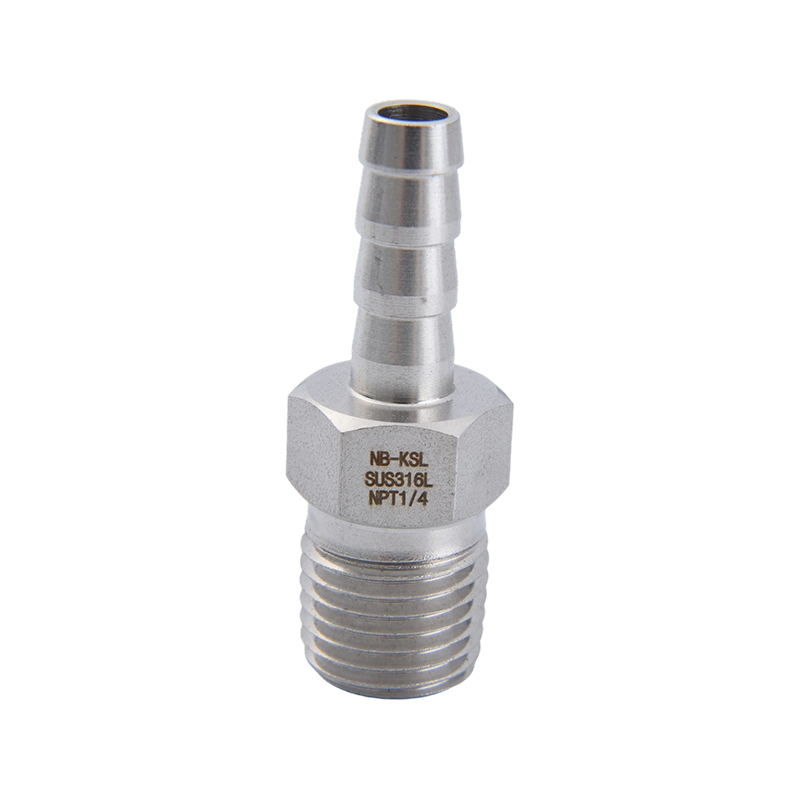

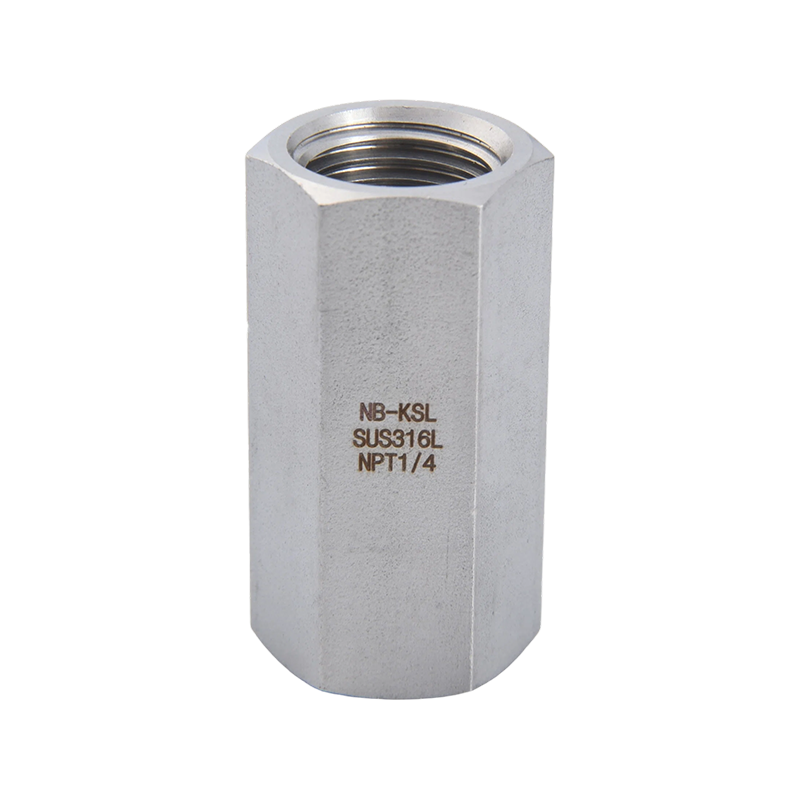

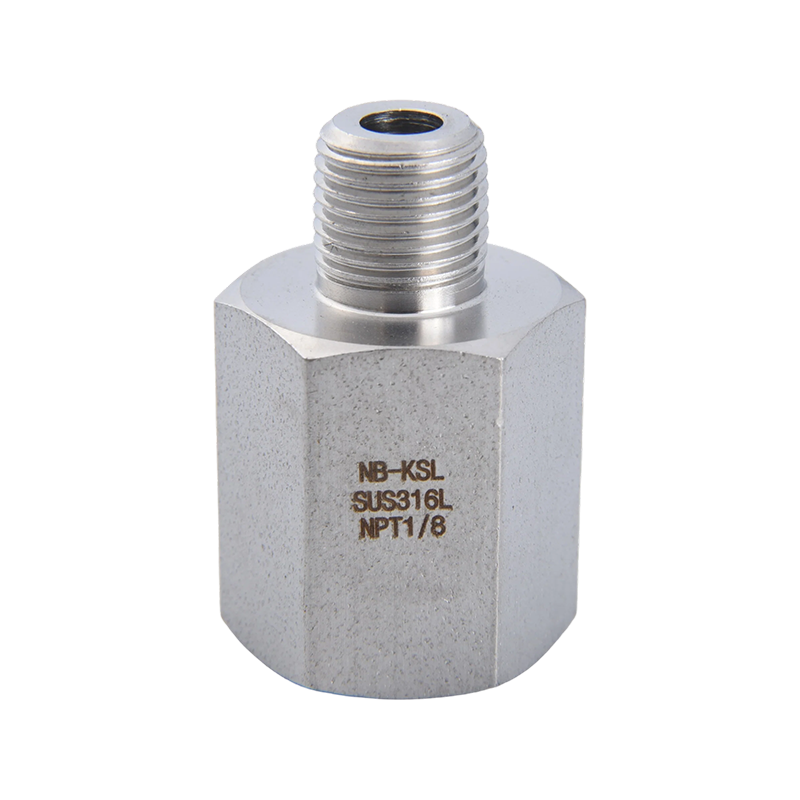

Raccords pour tubes en acier inoxydable sont des connecteurs usinés avec précision utilisés pour joindre, ramifier ou terminer des sections de tubes dans des systèmes de fluides et de gaz, créant ainsi un joint étanche sans soudure. Ils fonctionnent en comprimant mécaniquement une virole (ou un élément d'étanchéité similaire) contre la paroi extérieure du tube lorsqu'un écrou est serré, créant ainsi un joint métal sur métal capable de résister à des pressions élevées, des vibrations et des températures extrêmes. Les types courants comprennent les raccords à compression, les raccords évasés et les raccords soudés, chacun étant adapté à différentes plages de pression et exigences d'application.

Nonus expliquons la mécanique derrière chaque type de raccord, comment fonctionne réellement le processus d'étanchéité et où ces raccords sont généralement utilisés.

La mécanique de base d'une connexion de raccord de tube

La plupart des raccords pour tubes en acier inoxydable reposent sur un principe de base similaire : comprimer un composant d'étanchéité sur le diamètre extérieur du tube pour créer un joint mécanique étanche . Bien que le mécanisme exact varie selon le type de raccord, le processus d'assemblage général suit ces étapes :

1. Le tube est coupé d'équerre et ébavuré pour garantir une surface propre et uniforme
2. Le tube est inséré dans le corps du raccord jusqu'à atteindre l'épaulement interne
3. L'écrou est vissé à la main sur le corps du raccord jusqu'à ce qu'il soit bien serré.
4. L'écrou est serré davantage à l'aide d'une clé, d'un nombre précis de tours à la main (généralement 1 à 1,25 tours pour les raccords à compression)
5. Cette action de serrage comprime la virole ou la surface d'étanchéité contre le tube, formant le joint.

Le nombre de tours après serrage manuel est critique — un serrage insuffisant rend le joint sujet aux fuites, tandis qu'un serrage excessif peut endommager la virole ou la paroi du tube, affaiblissant ainsi la connexion. La plupart des fabricants précisent le nombre de tours exact pour chaque taille de raccord, et ceux-ci doivent être suivis avec précision plutôt qu'estimés.

Types de raccords de tubes en acier inoxydable et fonctionnement de chacun

Raccords à compression (à base de virole)

Les raccords à compression utilisent une ou deux viroles (petits anneaux métalliques) positionnées entre le tube et le corps du raccord. Au fur et à mesure que l'écrou est serré, la virole est comprimée et déformée de façon permanente, mordant légèrement la surface extérieure du tube pour créer à la fois une poignée mécanique et un joint de pression. Les conceptions à double virole, courantes dans les systèmes d'instrumentation, ajoutent une deuxième virole pour une résistance supplémentaire aux vibrations et un joint plus robuste.

Raccords évasés

Les raccords évasés fonctionnent différemment : l'extrémité du tube est évasée mécaniquement vers l'extérieur à un angle de 37 degrés ou 45 degrés à l'aide d'un outil d'évasement. Lorsque l'écrou est serré, l'extrémité du tube évasé est comprimée directement contre un siège incliné correspondant à l'intérieur du corps du raccord , créant un joint métal sur métal sans virole séparée. Cette conception est courante dans les systèmes aérospatiaux, hydrauliques et de réfrigération où la résistance aux hautes pressions et aux vibrations sont des priorités.

Raccords soudés

Pour des connexions permanentes à haute intégrité, les raccords soudés sont soudés bout à bout ou soudés par emboîtement directement sur le tube. Puisqu’il n’y a pas de joint mécanique susceptible de se desserrer avec le temps, les joints soudés offrent la plus haute résistance aux fuites et sont généralement spécifiés pour les lignes de processus critiques, bien qu'ils sacrifient la possibilité de démonter la connexion pour la maintenance.

Raccords instantanés

Les raccords instantanés utilisent un système de pince interne et de joint torique. Le tube est simplement poussé dans le raccord jusqu'à ce qu'il s'enclenche, avec les dents de la pince agrippent le tube tandis que le joint torique assure l'étanchéité à la pression . Ceux-ci sont populaires dans les systèmes pneumatiques pour leur installation rapide et sans outil, bien qu'ils soient généralement conçus pour des pressions inférieures à celles des raccords à compression ou évasés.

Comparaison des types de raccords par performances

Pour les systèmes d'instrumentation et de processus haute pression, les raccords à compression à double virole constituent généralement la norme de l'industrie. , offrant un équilibre efficace entre facilité d'installation, réutilisabilité et capacité de pression que les options soudées ou par pression ne peuvent égaler dans la plupart des contextes industriels.

Pourquoi l'acier inoxydable est utilisé pour les raccords de tubes

L'acier inoxydable est le matériau dominant pour les raccords de tubes de précision pour plusieurs raisons pratiques :

1. Résistance à la corrosion — résiste bien mieux à la rouille et aux attaques chimiques que l'acier au carbone, prolongeant ainsi la durée de vie dans les environnements difficiles
2. Rapport résistance/poids élevé — résiste aux pressions élevées sans nécessiter des parois de montage trop épaisses
3. Tolérance de température — maintient l'intégrité mécanique sur une large plage, souvent de -320°F à plus de 1 000°F selon l'alliage
4. Propriétés hygiéniques — surface non poreuse qui n'héberge pas de bactéries, importante pour les applications alimentaires et pharmaceutiques

Entre les deux grades les plus courants, L'acier inoxydable 316 offre une résistance supérieure à la corrosion induite par les chlorures par rapport à l'acier 304. , ce qui en fait le choix préféré pour les environnements marins, offshore et de traitement chimique, tandis que le 304 reste une option rentable pour les applications industrielles générales et à faible corrosion.

Applications courantes des raccords pour tubes en acier inoxydable

En raison de leur fiabilité sous pression et de leur résistance à la corrosion, les raccords pour tubes en acier inoxydable sont largement utilisés dans de multiples industries :

1. Instrumentation et contrôle de processus — connexion de manomètres, de transmetteurs et de lignes d'échantillonnage
2. Systèmes hydrauliques et pneumatiques — transmettre du fluide ou de l'air à haute pression aux actionneurs et aux vérins
3. Pétrole et gaz — systèmes d'échantillonnage, connexions d'analyseurs et instrumentation de tête de puits
4. Fabrication de semi-conducteurs — systèmes de distribution de gaz d'ultra haute pureté
5. Transformation des aliments, des boissons et des produits pharmaceutiques — raccords de tubes sanitaires nécessitant un nettoyage et une stérilisation faciles

Dans les applications semi-conductrices et pharmaceutiques en particulier, les raccords sont souvent électropolis pour obtenir des surfaces internes extrêmement lisses , réduisant ainsi le piégeage des particules et le risque de contamination dans les systèmes d'ultra haute pureté où même les résidus microscopiques peuvent compromettre la qualité du produit.

Erreurs d'installation courantes qui provoquent des fuites

Même les raccords de haute qualité peuvent fuir s'ils sont mal installés. Les erreurs les plus fréquentes incluent :

1. Utiliser un coupe-tube qui laisse un bord incliné ou ébarbé au lieu d'une coupe nette et carrée
2. Ne pas placer complètement le tube contre l'épaulement du raccord avant de serrer
3. Trop ou pas assez de serrage de l'écrou par rapport au nombre de tours spécifié par le fabricant.
4. Marques de raccords mélangeurs ou conceptions de virole qui ne sont pas dimensionnellement compatibles
5. Réutiliser un raccord sur une section différente de tube sans revérifier la morsure de la virole

Un joint de raccord à compression correctement réalisé doit présenter une marque de morsure de virole visible et uniforme sur le tube lors du démontage pour inspection. —une marque de morsure inégale ou peu profonde indique clairement que l'installation d'origine n'a pas été suffisamment serrée et qu'elle présente probablement une fuite.
