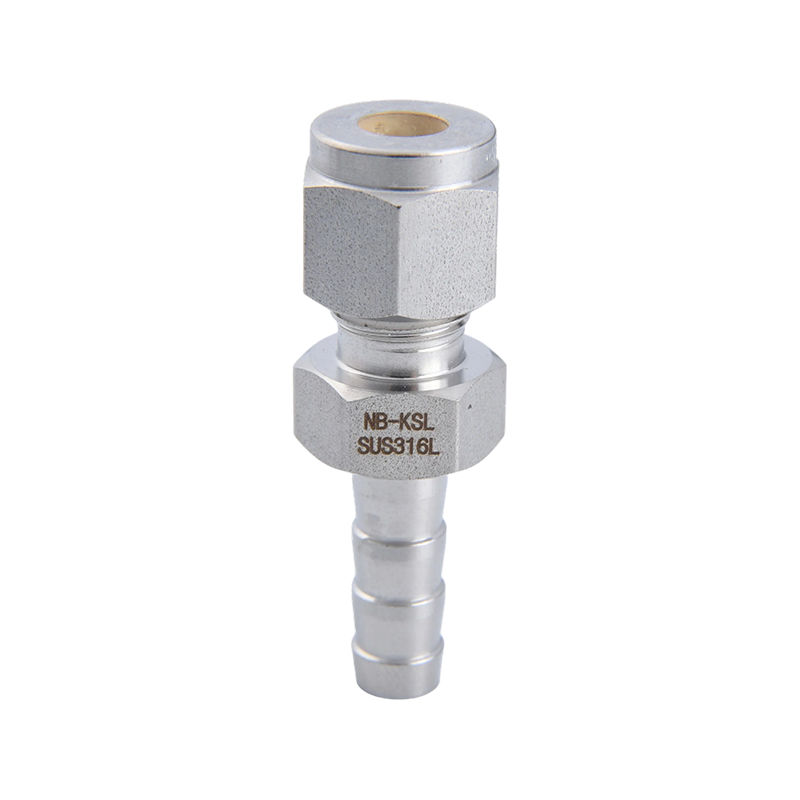

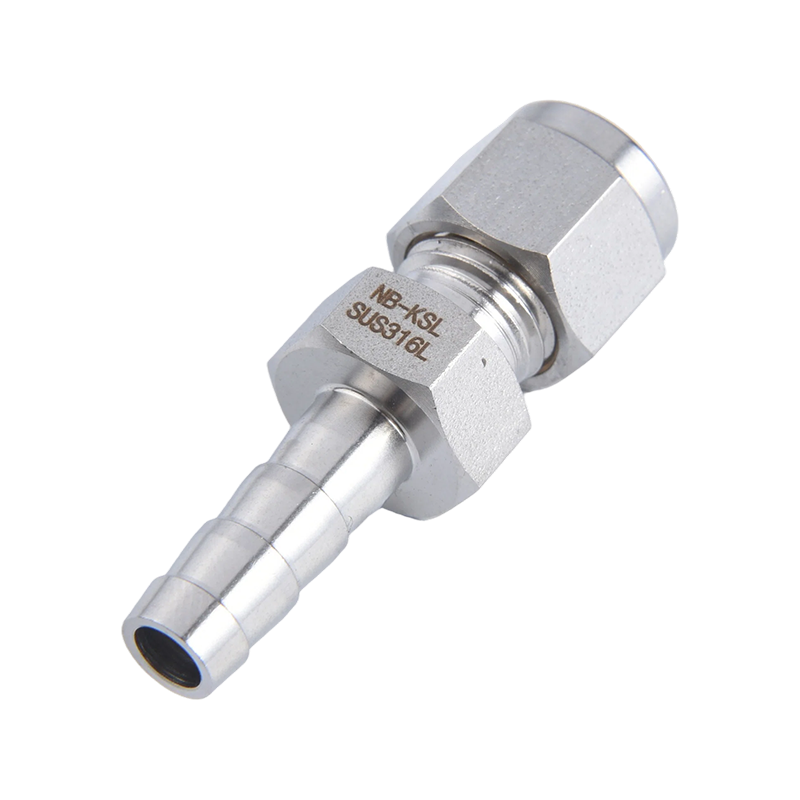

Connecteur pagode à manchon de carte en acier inoxydable 316L

Le connecteur pagode à manchon de carte en acier inoxydable 316L est un adaptateur spécialisé pour les systèmes de tuyauterie de fluides. Sa fonction principale est de réaliser une connexion efficace et étanche entre des tuyaux rigides (tels que des tuyaux métalliques) et des tuyaux flexibles (tels que des tuyaux en caoutchouc ou en plastique). Le corps du produit est en acier inoxydable austénitique 316L, combinant la technologie de joint dur des raccords à compression avec une structure de serrage mécanique de type pagode. Il ne nécessite aucune soudure ni évasement ; une étanchéité permanente sur le tuyau métallique est obtenue simplement par serrage mécanique. Simultanément, la structure cannelée permet un montage et un démontage rapides du tuyau flexible, ce qui en fait un élément clé des systèmes de tuyauterie de haute précision, à haute corrosion et à haute propreté. Cette extrémité est conçue pour connecter des tuyaux de différents matériaux, avec une saillie annulaire étagée à l'extrémité du connecteur, ressemblant à une pagode. Ces barbes ne sont pas de simples anneaux mais sont conçues avec des angles d’entrée et de sortie spécifiques. Les pointes barbelées sont durcies ou s'appuient sur la dureté inhérente du 316L pour pénétrer légèrement dans la surface intérieure du tuyau flexible.

  • Description
  • Contactez-nous

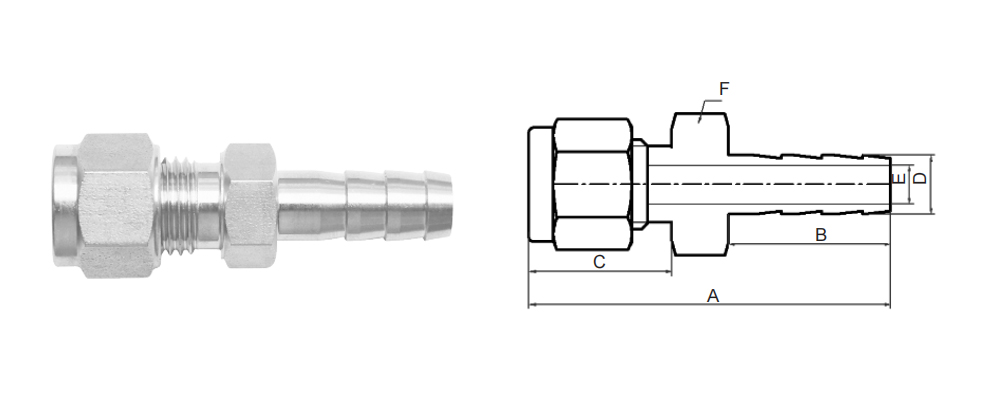

RACCORD DE TUYAU

Connecte le tube métrique au tuyau

CATALOGUE
NUMÉRO

T

A

B

C

E

D

F

1/4-6mm

PJOD-02-6

1/4

44.9

20.1

17.8

4.8

7.27

12

1/4-8mm

PJOD-02-8

1/4

46.8

22.1

17.8

6

9

12

3/8-6mm

PJOD-03-6

3/8

46.2

20.1

19.6

4.8

7.27

16

3/8-8mm

PJOD-03-8

3/8

48.2

22.1

19.6

6

9

16

6mm-6mm

PJOD-6-6

6

44.9

20.1

17.8

4.8

7.27

12

8mm-8mm

PJOD-8-8

8

47.8

22.1

18.7

6

9

14

8mm-1/2

PJOD-8-04

8

49.5

23.8

18.7

6.4

15.12

17

12mm-1/2

PJOD-12-04

12

55.1

23.8

22.8

9.7

15.12

22
