Le NB-KSL® Le raccord de tube est un mécanisme utilisé à la fois pour sceller et saisir les tubes. L'avantage mécanique et la géométrie de ce type de raccord permettent d'obtenir un assemblage étanche.

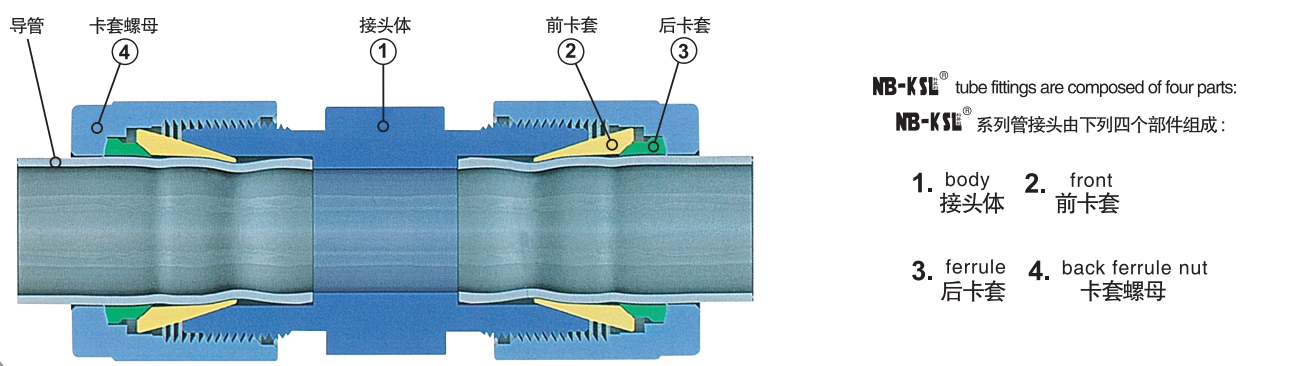

Pour assembler, insérez simplement le tube dans l'assemblage complet jusqu'à ce que le tube touche l'épaule de le corps de raccord (1) . Les deux viroles sont poussées vers l'avant entre l'écrou (4) et le corps du raccord par la force mécanique créée lors de la rotation de l'écrou dans le sens des aiguilles d'une montre. Le back ferrule (3) est entraîné contre l'arrière conique de la virole avant (2) , et la virole avant est forcée dans l'embouchure effilée du corps.
Le rear ferrule is swaged radially inward onto the tube while the front ferrule is lifted outward to form a full-faced seal on the tapered surface of the body.
Un tour 1-1/4 de l'écrou à partir de la position de serrage manuel assure un entraînement constant des éléments d'étanchéité. Cela fournit une étanchéité efficace contre les conditions de haute pression et d'ultra-vide.
NB-KSL® produit des raccords de tubes et de tuyauteries de haute qualité dans divers matériaux pour les applications haute pression depuis sa création en 2007. Grâce à d'énormes efforts de recherche et de développement au cours d...
Les raccords NB-KSL® sont fournis assemblés et serrés à la main. Le démontage avant utilisation peut permettre l'entrée de saleté ou d'autres particules.
Si vous avez besoin de raccords de tubes qui résistent à la corrosion, supportent des pressions élevées et durent des décennies avec un minimum d'entretien, les raccords pour tubes en acier inoxydable sont le bon choix pour l...
Que sont les vannes à pointeau en acier inoxydable et comment elles fonctionnent Une vanne à pointeau contrôle le débit à travers un orifice de petit calibre en avançant ou en rétractant une tige conique en forme d'aiguille...
