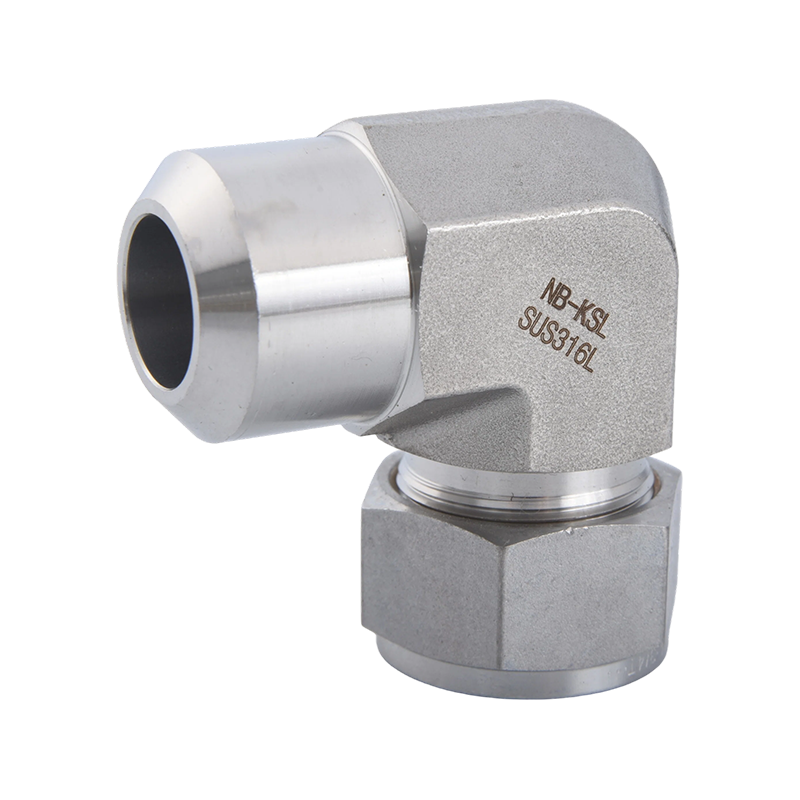

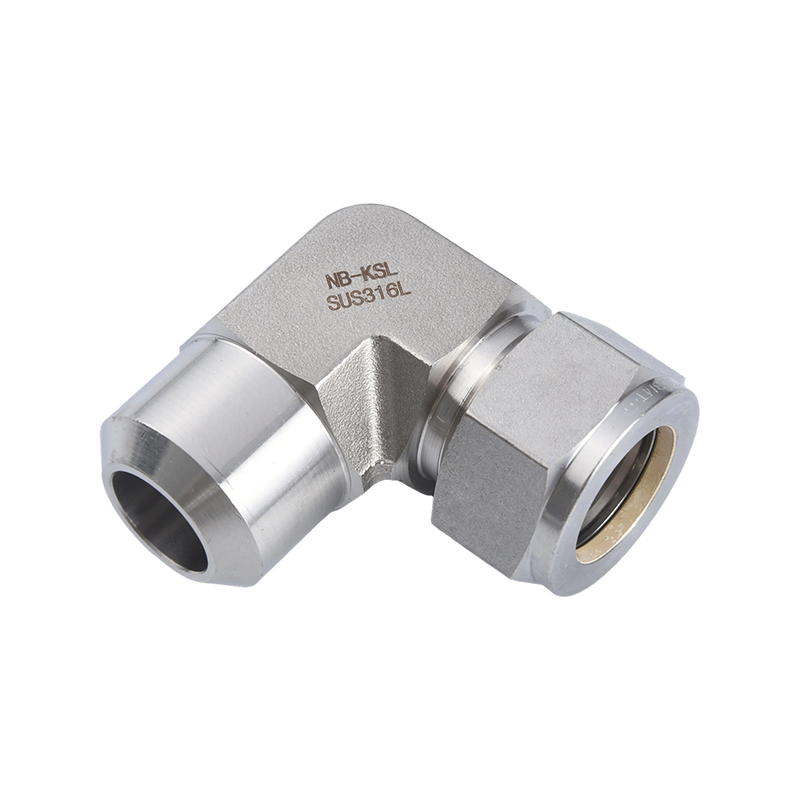

Coude de soudage bout à bout de tuyau de type raccord à compression en acier inoxydable 316L

Name: Coude de soudage bout à bout de tuyau de type raccord à compression en acier inoxydable 316L
Rating: 5 (99 reviews)

Ce produit est un connecteur haute performance conçu spécifiquement pour les systèmes de transport de fluides exigeants. Ce coude est un raccord de tuyauterie utilisé pour changer la direction d'écoulement d'un pipeline, avec des angles de 45 degrés ou 90 degrés, et un coude de retour de 180 degrés est également disponible. Ses caractéristiques structurelles le distinguent considérablement des coudes ordinaires : l'extrémité du tuyau est conçue pour le soudage bout à bout à pleine pénétration sur le pipeline principal. Ses extrémités subissent un biseautage de précision pour garantir la pénétration et la qualité de la soudure ; l'extrémité de connexion par compression est conçue pour des connexions rapides et sans soudure. Cette extrémité possède une surface d'étanchéité conique spécifique ou une structure de virole à l'intérieur qui, en conjonction avec un écrou et des composants de compression (tels que des viroles, des joints toriques ou des anneaux de pression métalliques), déforme l'élément d'étanchéité grâce à la force de compression axiale générée par le serrage de l'écrou.

Contactez-nous

PRÉCÉDENT :Raccord à compression en acier inoxydable 316L pour joint soudé bout à bout de tuyau PIPE SUIVANT :Raccord à compression en acier inoxydable 316L pour tête de soudage à douille de tube

Description
Contactez-nous

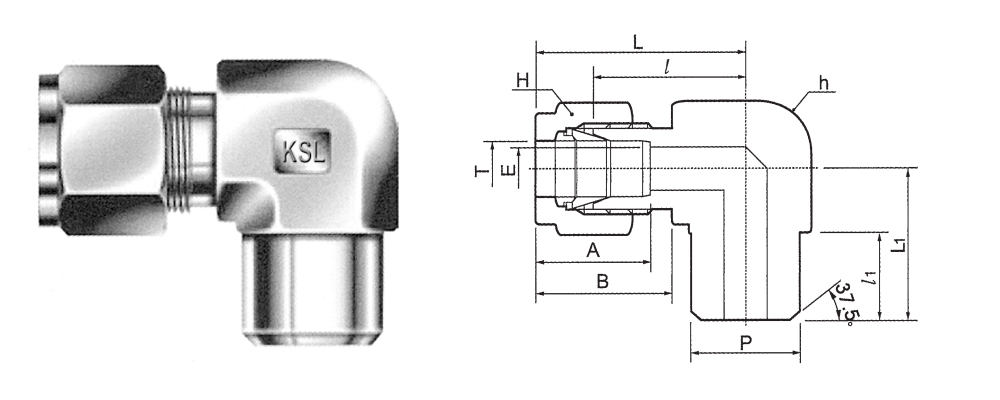

COUDE À SOUDER DOUILLE DE TUBE

Connecte le tube fractionné au tuyau

TUBE EN T O.D.	TAILLE DU TUYAU MÂLE	NUMÉRO DE CATALOGUE	A	B	E	h	H	/	/1	L	L1
1/8	10.29	EBW-01-1P	14	16.5	2.4	12.7	12	18.6	10	26.1	19.1
1/4	10.29	EBW-02-1P	15.8	17.8	4.8	15	14	19.6	10	27.1	21.1
1/4	13.72	EBW-02-2P	15.8	17.8	4.8	15	14	23.2	14.2	30.7	23.2
3/8	13.72	EBW-03-2P	19.6	19.6	7.1	15	17	21.3	14.2	27.8	24
1/2	21.34	EBW-044P	23.4	22.2	10.4	23	22	26.5	17	36.5	31
3/4	26.67	EBW-06-6P	24.4	22.4	15.7	28	30	29.7	19	40.1	38.8

Connecte le tube fractionné au tuyau

TUBE EN T O.D.	TAILLE DU TUYAU MÂLE	NUMÉRO DE CATALOGUE	A	B	E	h	H	1	/	L	L1
8	10.29	EBW-8-1P	16.7	18.7	6.4	15	16	21.3	10	28	21.1
8	13.72	EBW-8-2P	16.7	18.7	6.4	15	16	21.3	14.2	28	24
8	17.15	EBW-8-3P	16.7	18.7	6.4	17.5	16	23.1	14.2	29.8	26
8	21.34	EBW-8-4P	16.7	18.7	6.4	23	16	25.5	17	32.2	31
10	13.72	EBW-10-2P	19.6	19.6	7.9	17.5	19	23.9	14.2	30.9	26
10	17.15	EBW-10-3P	16.6	19.6	7.9	17.5	19	23.9	14.2	30.9	26
12	13.72	EBW-12-2P	23.8	22.8	9.5	23	22	26.5	14.2	37	28.2
12	17.15	EBW-12-3P	23.8	22.8	9.5	23	22	26.5	14.2	37.3	28.2
12	21.34	EBW-12-4P	23.8	22.8	9.5	23	22	26.5	17	37.3	31
14	21.34	EBW-14-4P	24.8	22.8	11.1	23	27	26.5	17	37.3	31
16	21.34	EBW-16-4P	24.4	22.4	12.7	23	27	26.5	17	36.9	31
16	26.67	EBW-16-6P	24.4	22.4	12.7	28	27	29.7	19	40.1	38.8
20	21.34	EBW-20-4P	25.5	23.5	15.8	28	32	32	17	42.5	38.5
20	26.67	EBW-20-6P	25.5	23.5	15.8	28	32	32	19	42.5	38.5
25	26.67	EBW-25-6P	31.7	27	21.8	35	38	36.8	19	50.5	41.7
